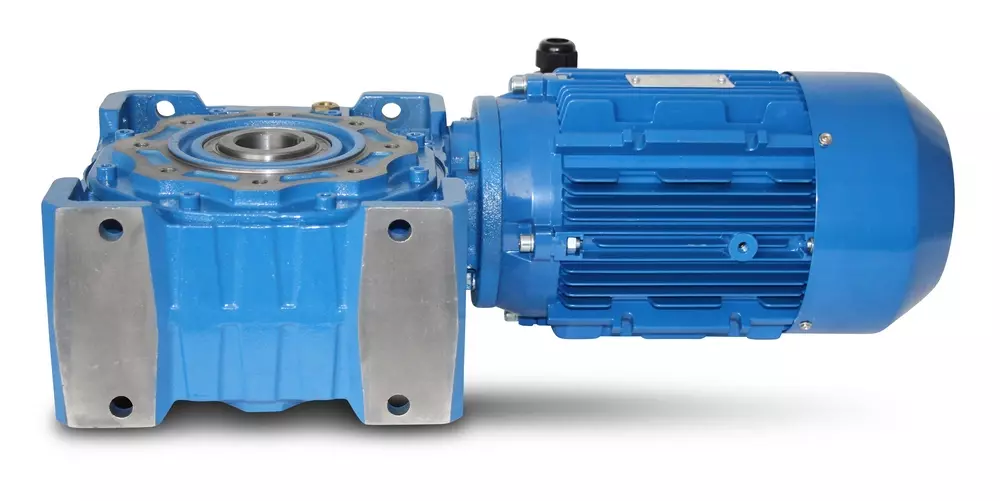

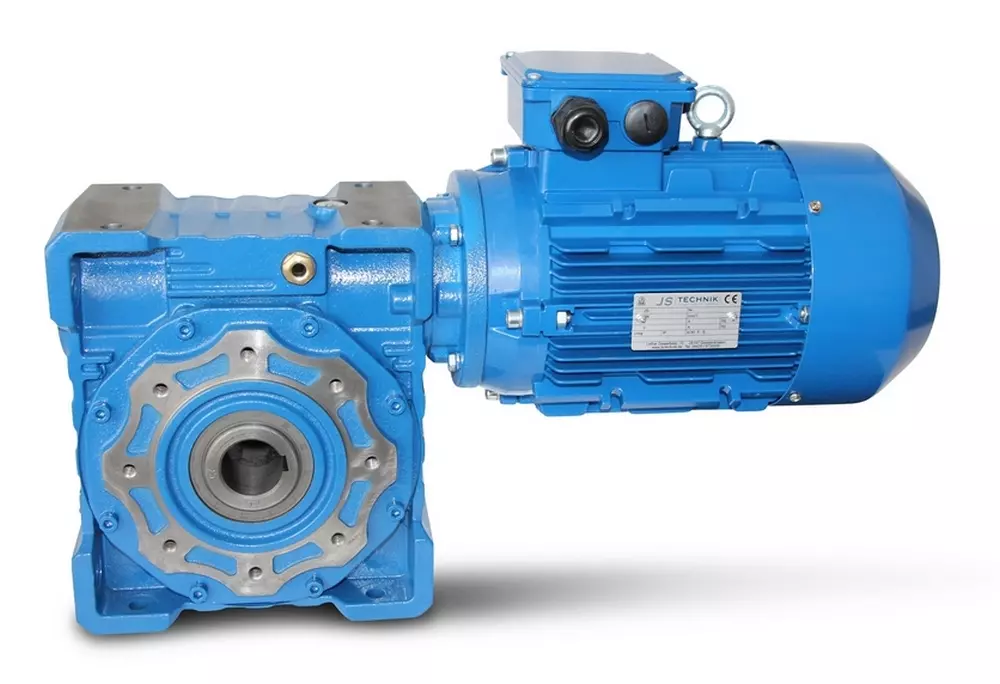

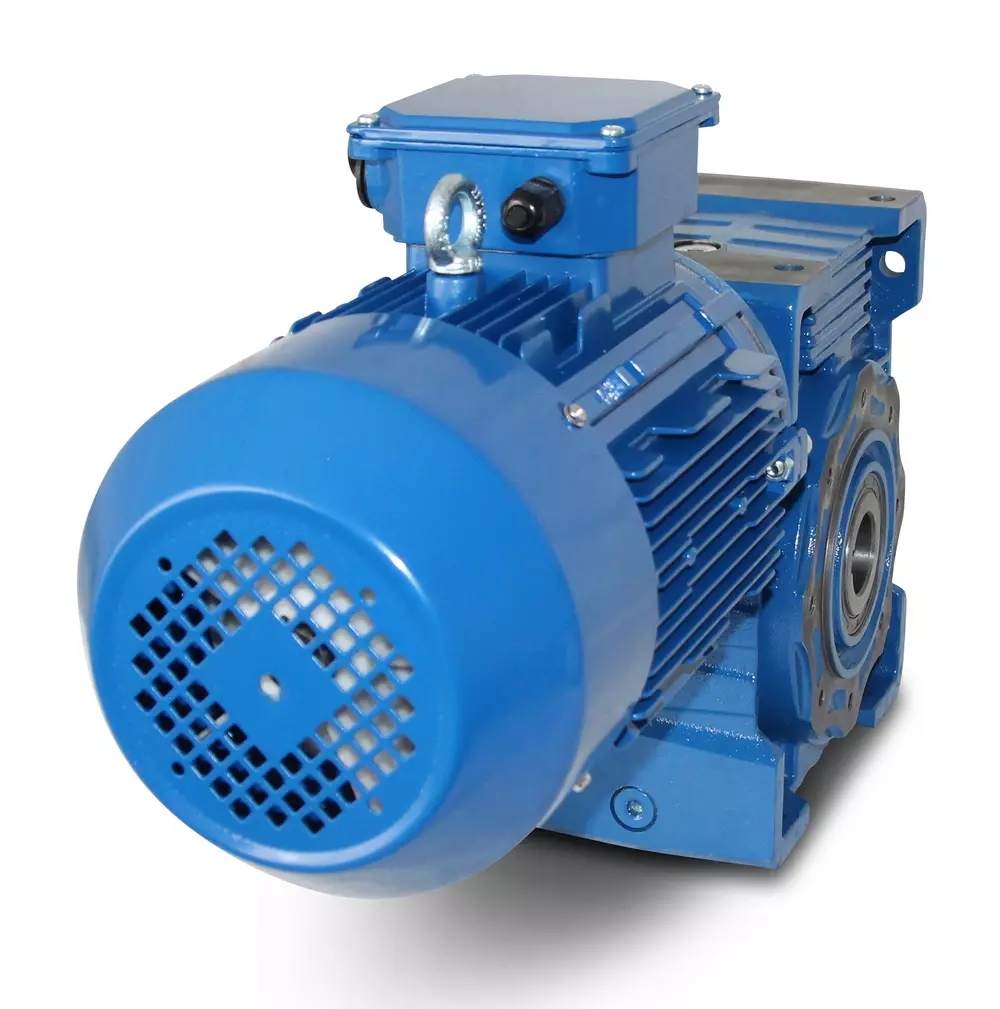

CMRV110 132S-4 - 5.5 kW - 186.7 tpm - Wormwielmotor

€ 1.699,28*

Prijzen incl. BTW en excl. verzendkosten

Llevertijd ongeveer 3-4 werkdagen

Installatiepositie

Productnummer: C110000613100075A000T1

Downloaden

Productinformatie "CMRV110 132S-4 - 5.5 kW - 186.7 tpm - Wormwielmotor"

Wormwielmotor, Vermogen= 5,5 kW, Snelheid= 186,7 tpm,

Spanning= 3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5% volgens VDE 0530),

Beschermingstype= IP55, Isolatieklasse= F (155°C), Bedrijfsmodus= S1, Inschakelduur= S1- 100%,

Holle schacht= 42 mm, Inbouwpositie= M1-M6, Motortoerental= 4 polen, Verhouding (i)= 7,5, Koppel= 253 Nm,

Servicefactor (f.s.)= 2,2 . Klemmenkast = boven (draaibaar), Gewicht = 84 kg, Lakwerk = RAL 5010 (gentiaanblauw),

Temperatuursensor= 3 x PTC-thermistor, Behuizing= gietijzer, Kogellager= SKF, C&U of gelijkWaardig,

Koeling= axiale ventilator (kunststof). De Wormwielmotor is geschikt voor gebruik met Frequentieomvormers en

Voldoet aan IEC 60034-30:2008. De motorreductor kan in beide draairichtingen worden bediend en bevat

Eén vulling olie bij levering. Conform VDE 0105 en IEC 364 mogen alle werkzaamheden aan de elektrische aandrijving alleen door gekwalificeerd personeel worden uitgevoerd

uit te voeren door gekwalificeerd personeel. Stuur ons een aanvraag voor wijzigingen of speciale Ontwerpen.

Alle productfoto's zijn vrijblijvende voorbeelden!

Selecteer bij bestelling de gewenste montagepositie!

Koppel:	201 tot 300 Nm
Prestatie:	5,5 kW
Aantal revoluties:	101 tot 200 tpm
Asdiameter:	42 mm
Ontwerp:	Standaard wormwiel
Serie:	CMRV-serie

Kenmerken "CMRV110 132S-4 - 5.5 kW - 186.7 tpm - Wormwielmotor"

Koppel:	201 tot 300 Nm
Prestatie:	5,5 kW
Aantal revoluties:	101 tot 200 tpm
Asdiameter:	42 mm
Ontwerp:	Standaard wormwiel
Serie:	CMRV-serie

Accessoires

CMRV 110 Afdekkap holle as

Holle schacht afdekkap voor CMRV 110, kunststof, zwart, Alle productfoto's zijn vrijblijvende voorbeelden!

€ 17,81*

Details

CMRV 110 dubbele Uitgaande as

Dubbele uitgaande as met spie voor wormwiel CMRV 110, 42 x 80 mm, aan beide zijden Alle productfoto's zijn vrijblijvende voorbeelden!

€ 64,56*

Details

CMRV 110 Uitgangsflens FB

Uitgangsflens voor CMRV 110 Ø 280 x 170 x 230 mm, B5 106 mm, Alle productfoto's zijn vrijblijvende voorbeelden!

€ 87,36*

Details

Frequentieomvormer LS 0055S100-4EOFNS

Frequentie-omvormer, 5,5 kW, 3 x 400 volt, IP20, ingebouwd LED-bedieningspaneel, EMC-filter (C3) uitgebreide sensorloze bedieningsfuncties hoog startKoppel van 200% al bij 0,5 Hz hoge Vermogensdichtheid, compacte afmetingen, doorlopende montage geïntegreerd EMC-filter (C3) Voldoet aan de wereldwijde normen CE, UL, cUL Gebruik Heavy Duty 150% gedurende 1 min of Normal Duty 120% gedurende 1 min Autotuning-functie stationair of roterend Optionele Beschermingsklasse= IP66/NEMA4X met geïntegreerde hoofdschakelaar (tot 22kW) Geïntegreerde "STO" veilige stop (Safe Torque Off), redundant ingangscircuit Geïntegreerd display met eenvoudige bediening, externe weergave op afstand mogelijk Slimme kopieerfunctie waarvoor de S100 niet hoeft te worden ingeschakeld Eenvoudige vervanging van de ventilator, waarbij de vervangingstijd automatisch wordt weergegeven PLC-reeksen programmeerbaar met functieblokken digitale en analoge I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (in voorbereiding: Profinet, EtherCAT)

€ 559,70*

Details

CMRV 110 Uitgangsflens FA

Uitgangsflens voor CMRV 110 Ø 280 x 170 x 230 mm, B5 Diepte: 57 mm, Alle productfoto's zijn vrijblijvende voorbeelden!

€ 69,12*

Details

CMRV 110 Uitgaande as

Uitgaande as met spie voor wormwiel CMRV 110, 42 x 80mm Alle productfoto's zijn vrijblijvende voorbeelden!

€ 55,43*

Details

CMRV 110 Reactiearm

Reactiearm voor CMRV 110 Alle productfoto's zijn vrijblijvende voorbeelden!

€ 50,87*

Details

Externe ventilatorunit maat 160

Externe ventilator, externe ventilatorunit, motorgrootte 160 Isoklasse F, beschermingsklasse IP56, gewicht ca. 8 kg, multivoltage. 1x230 V-50/60 Hz, 85 watt, 0,5/0,35 A, 1490/1730 rpm, x m3/h, condensator 5µF3x230/400 V-50/60 Hz, 95/90 watt, 0,62 /0,55 A, 1490/1790 rpm,3x400 V-50/60 Hz, 95/90 watt, 0,36/0,32 A, 1490/1750 rpm, Lakafwerking RAL5010, totale lengte 280 mm, speling 155 mm , binnendiameter 311 mm Om de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 269,11*

Details

Externe ventilatorunit maat 180

Externe ventilator, externe ventilatorunit, motorgrootte 180 Isoklasse F, beschermingsklasse IP56, gewicht ca. 10 kg, multivoltage. 1x230 V-50/60 Hz, 165 watt, 0,69 A, 2800/3300 rpm, x m3/h, condensator 6µF3x230/400 V-50/60 Hz, 140/230 watt, 0,4 /0,6 A, 2800/3300 rpm,3x400 V-50/60 Hz, 140/230 watt, 0,23/0,36 A, 2800/3300 rpm,Beschildering RAL5010, totale lengte 335 mm, speling 210 mm, binnendiameter 357 mm Om de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 317,86*

Details

Externe ventilatorunit maat 200

Externe ventilator, externe ventilatorunit, motorgrootte 200 Isoklasse F, beschermingsklasse IP56, gewicht ca. 11 kg, multivolt. 1x230 V-50/60 Hz, 165 watt, 0,69 A, 2800/3300 rpm, x m3/h, condensator 6µF3x230/400 V-50/60 Hz, 140/230 watt, 0,4 /0,6 A, 2800/3300 rpm,3x400 V-50/60 Hz, 140/230 watt, 0,23/0,36 A, 2800/3300 rpm,Beschildering RAL5010, totale lengte 342 mm, speling 217 mm, binnendiameter 396 mm Om de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 347,78*

Details

Externe ventilatorunit maat 225

Externe ventilator, externe ventilatorunit, motorgrootte 225 Isoklasse F, beschermingsklasse IP56, gewicht ca. 18 kg, multivoltage. 3x230/400 V-50/60 Hz, 110/170 watt, 0,47/0,51 A, 1460/1730 rpm,3x400 V-50/60 Hz, 110/170 watt, 0, 27/0,3 A , 1460/1730 tpm,Beschildering RAL5010, totale lengte 408 mm, speling 213 mm, binnendiameter 456 mm Om de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 413,42*

Details

Externe ventilatorunit maat 250

Externe ventilator, externe ventilatorunit, motorgrootte 250 Isoklasse F, beschermingsklasse IP56, gewicht ca. 20 kg, multivoltage. 3x230/400 V-50/60 Hz, 110/170 watt, 0,47/0,51 A, 1460/1730 rpm,3x400 V-50/60 Hz, 110/170 watt, 0, 27/0,3 A , 1460/1730 tpm,Beschildering RAL5010, totale lengte 426 mm, speling 231 mm, binnendiameter 504 mm Om de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 495,66*

Details

Externe ventilatorunit maat 280

Externe ventilator, externe ventilatorunit, motorgrootte 280 Isoklasse F, beschermingsklasse IP56, gewicht ca. 26 kg, 2415 m³/u. 3x230/400 V-50/60 Hz, 0,255/0,3 watt, 1,5/1,1 A, 1450/1680 rpm,Beschildering RAL5010, totale lengte 475 mm, speling 260 mm, binnendiameter 556 mm > Om de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 316,69*

Details

Externe ventilatorunit maat 315

Externe ventilator, externe ventilatorunit, motorgrootte 315 Isoklasse F, beschermingsklasse IP56, gewicht ca. 36 kg, 2415 m³/u. 3x230/400 V-50/60 Hz, 0,255/0,3 watt, 1,5/1,1 A, 1450/1680 rpm,Beschildering RAL5010, totale lengte 570 mm, speling 340 mm, binnendiameter 678 mmOm de externe ventilator te installeren is het noodzakelijk om de ventilatorafdekking enhet ventilatorblad te verwijderen. Als een verlengstuk niet kan worden gebruikt, moet de as worden ingekort. Indien met motor besteld, kan de externe ventilator ook gemonteerd geleverd worden. Selecteer een versie.

Van € 667,40*

Details

Externe ventilatorunit maat 132

Externe ventilator, Externe ventilatorunit, Motorgrootte 132 Isoklasse F, Beschermingsklasse IP56, Gewicht 3,7 kg, Multispanning. 1x230 V-50 Hz, 45 watt, 0,45 A, 1450 rpm, 337 m3/h, condensator 3µF1x240 V-60 Hz, 65 watt, 0,35 A, 1750 rpm, 337 m3/h, condensator 3µF3x230/400 V-50 Hz, 55 watt, 0,4 A/0,23 A, 1450 tpm, 337 m3/u3x 254/460 V-60 Hz, 55 watt, 0,37/0,21 A, 1750 tpm, 337 m3/uGelakt RAL5010, totale lengte 225 mm, binnendiameter 256 mm Om de externe ventilator te installeren is het noodzakelijk om de ventilatorkap te verwijderen enverwijder het ventilatorblad. Als een extensie niet kan worden gebruikt,de as moet ingekort worden. Indien besteld met een motor, kan de externe ventilator ook worden geïnstalleerdwordt afgeleverd. Selecteer een versie.

Van € 190,77*

Details

Frequentieomvormer LS 0055S100-4EXFNS

Frequentieomvormer, 5,5 kW, 3 x 400 volt, IP66, ingebouwd LED-bedieningspaneel, EMC-filter (C3) Beschermingsklasse= IP66/NEMA4X met geïntegreerde hoofdschakelaar uitgebreide sensorloze bedieningsfuncties hoog startKoppel van 200% al bij 0,5 Hz hoge Vermogensdichtheid, compacte afmetingen, doorlopende montage geïntegreerd EMC-filter (C3) Voldoet aan de wereldwijde normen CE, UL, cUL Gebruik Heavy Duty 150% gedurende 1 min of Normal Duty 120% gedurende 1 min Autotuning-functie stationair of roterend Geïntegreerde "STO" veilige stop (Safe Torque Off), redundant ingangscircuit Geïntegreerd display met eenvoudige bediening, externe weergave op afstand mogelijk Slimme kopieerfunctie waarvoor de S100 niet hoeft te worden ingeschakeld Eenvoudige vervanging van de ventilator, waarbij de vervangingstijd automatisch wordt weergegeven PLC-reeksen programmeerbaar met functieblokken digitale en analoge I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (in voorbereiding: Profinet, EtherCAT)

€ 755,27*

Details

Motor opties

Remmotor Optie 5,5kW 4-polig voor CMRV-Serie

Remmotor optie voor wormwielmotoren, met 5,5kW motor in 4-polige uitvoering. Rem= 70 Nm 400V met gelijkrichter. ! Alleen meerprijs voor remmotor en alleen beschikbaar in combinatie met de bijbehorende draaistroommotor! Alle productfoto's zijn vrijblijvende voorbeelden!

€ 712,53*

Details
