24V DC Getriebemotor-Komplettset: 24,56 Nm Drehmoment inkl. Steuerung

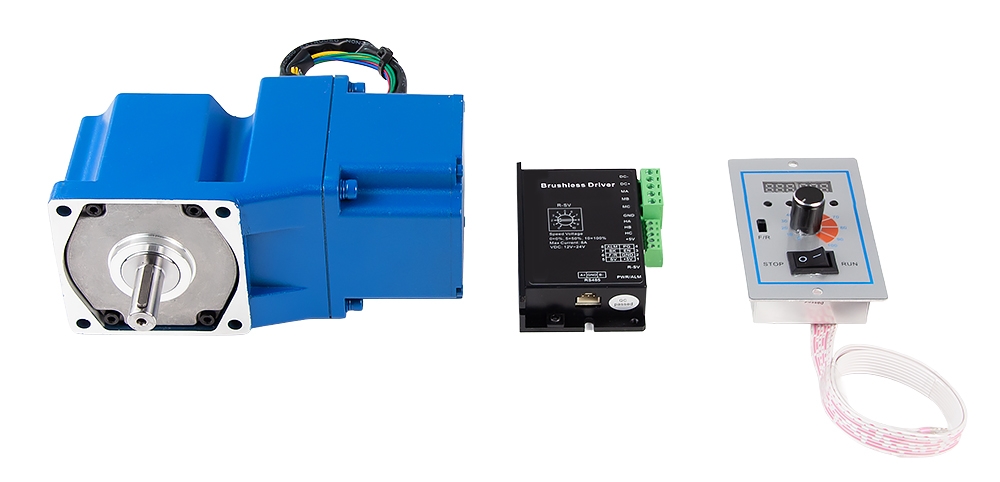

Dieser leistungsstarke DC-Getriebemotor ist die ideale Lösung für anspruchsvolle Automatisierungsanwendungen, die einen zuverlässigen Dauerbetrieb (S1) erfordern. Das Komplettpaket wird inklusive abgestimmter Motorsteuerung und Bedienfeld geliefert, wodurch eine schnelle Inbetriebnahme ermöglicht wird. Das System ist auf Langlebigkeit ausgelegt und wird ab Werk bereits mit einer Ölfüllung geliefert.
Technische Spezifikationen
| Merkmal | Wert |
|---|---|
| Spannung | 24 V DC |
| Drehmoment | 24,56 Nm |
| Drehzahl | 300 Upm |
| Getriebeübersetzung (i) | 100:1 |
| Nennstrom | 6,5 A |
| Betriebsart | S1 (Dauerbetrieb) |
| Motorbauart | 2-polig |
| Flanschmaß | 90 x 90 mm |
| Vollwelle | 15 x 38 mm |
| Gewicht | 5,7 kg |
Funktion des Bedienfeldes
1. Anzeige Echtzeit-Drehgeschwindigkeit des Motors. Nicht des Getriebes.
2. Start/Stop-Taste auf dem Bedienfeld, um den Start/Stop des Motors zu steuern.
3. Vorwärts- und Rückwärtstasten auf dem Bedienfeld können den Vorwärts- und Rückwärtslauf des Motors steuern.
4. Potentiometer zur Geschwindigkeitseinstellung auf dem Bedienfeld
ermöglicht die stufenlose Einstellung der verschiedenen
Geschwindigkeiten des Motors.
Produktmerkmale & Lieferumfang
- Komplettsystem: Lieferung erfolgt inklusive Motorsteuerung und passendem Bedienfeld.
- Schnittstelle: Die Motorsteuerung hat eine RS485 Schnittstelle.
- Flexible Drehrichtung: Das Getriebe unterstützt den Betrieb in beide Drehrichtungen.
- Wartungsarm: Das Getriebe ist bereits mit einer Ölfüllung versehen und sofort einsatzbereit.
- Industrielle Qualität: Robuste Bauweise für den professionellen Einsatz.
Sicherheitshinweis: Gemäß VDE 0105 bzw. IEC 364 sind sämtliche Arbeiten am Elektroantrieb ausschließlich von qualifiziertem Fachpersonal durchzuführen.
Alle Produktfotos sind unverbindliche Beispiele. Technische Änderungen und Irrtümer vorbehalten.
