Frequentiomvormers LS 0220-iS7-4-SOFD
€ 1.882,04
Llevertijd op aanvraag
Productinformatie " Frequentiomvormers LS 0220-iS7-4-SOFD"

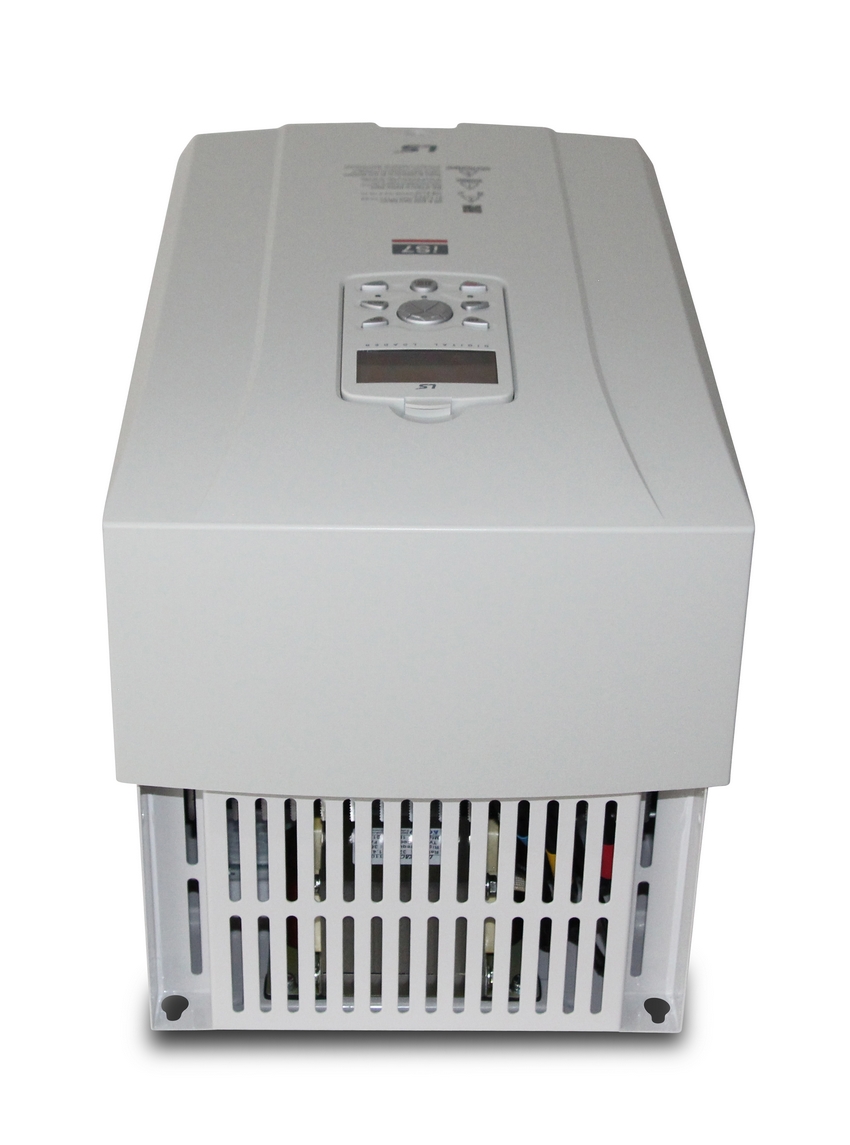

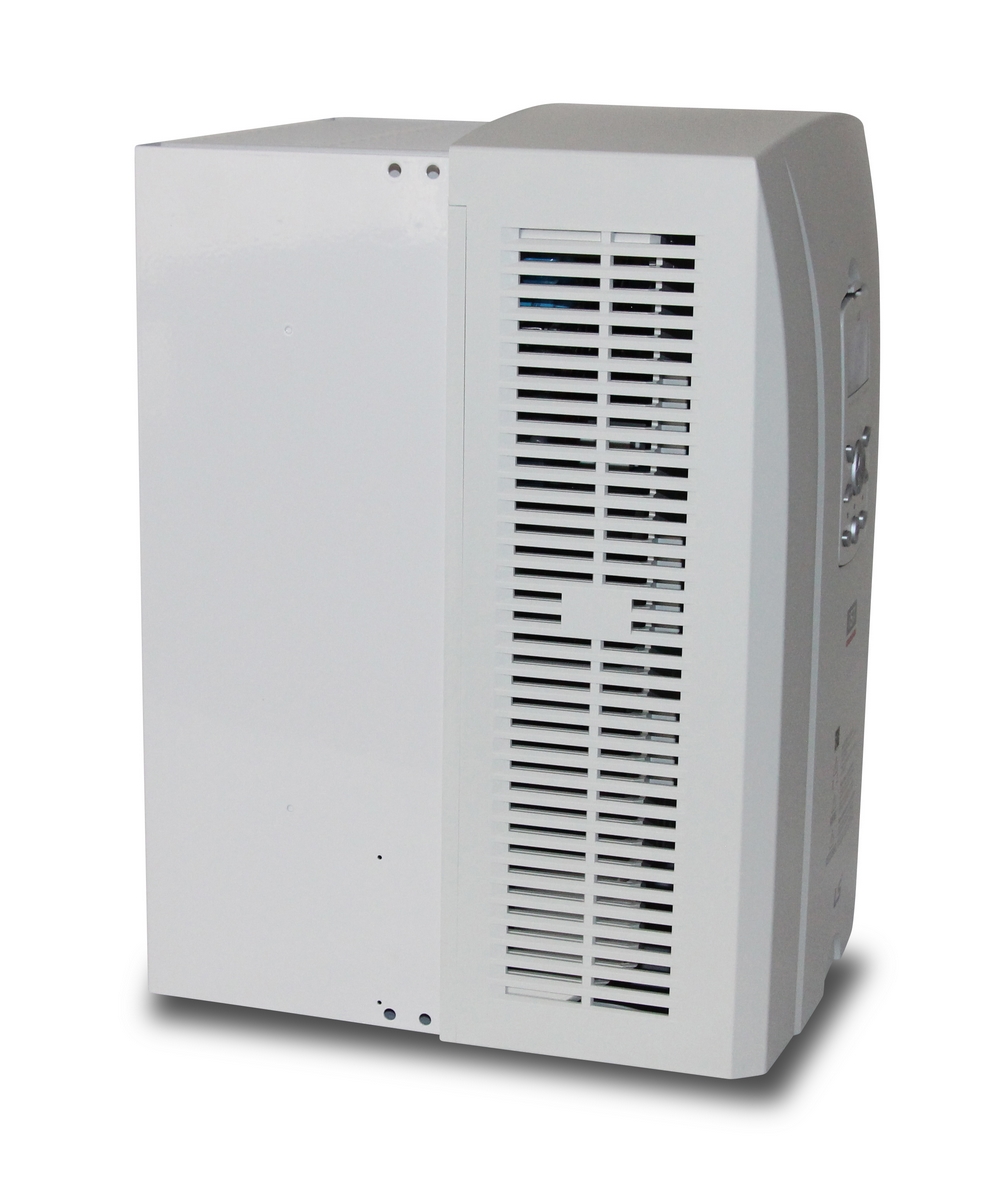

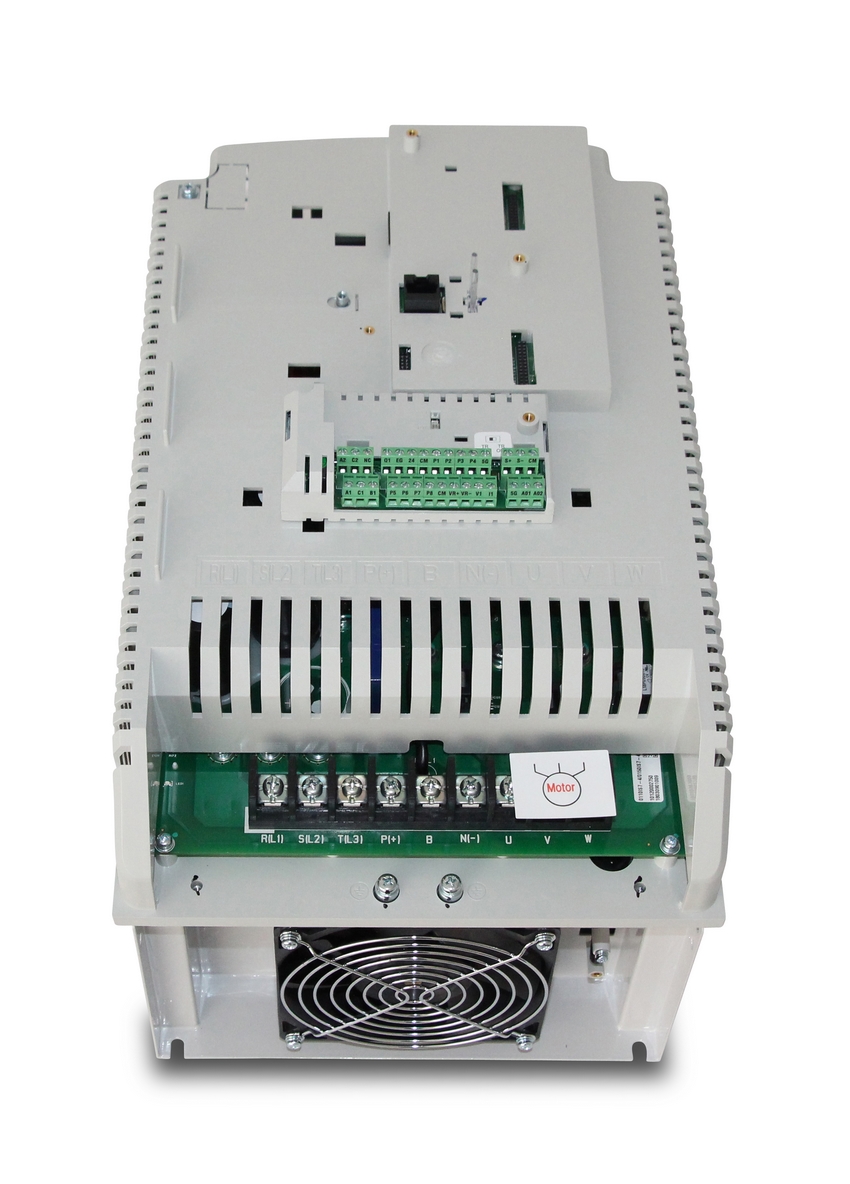

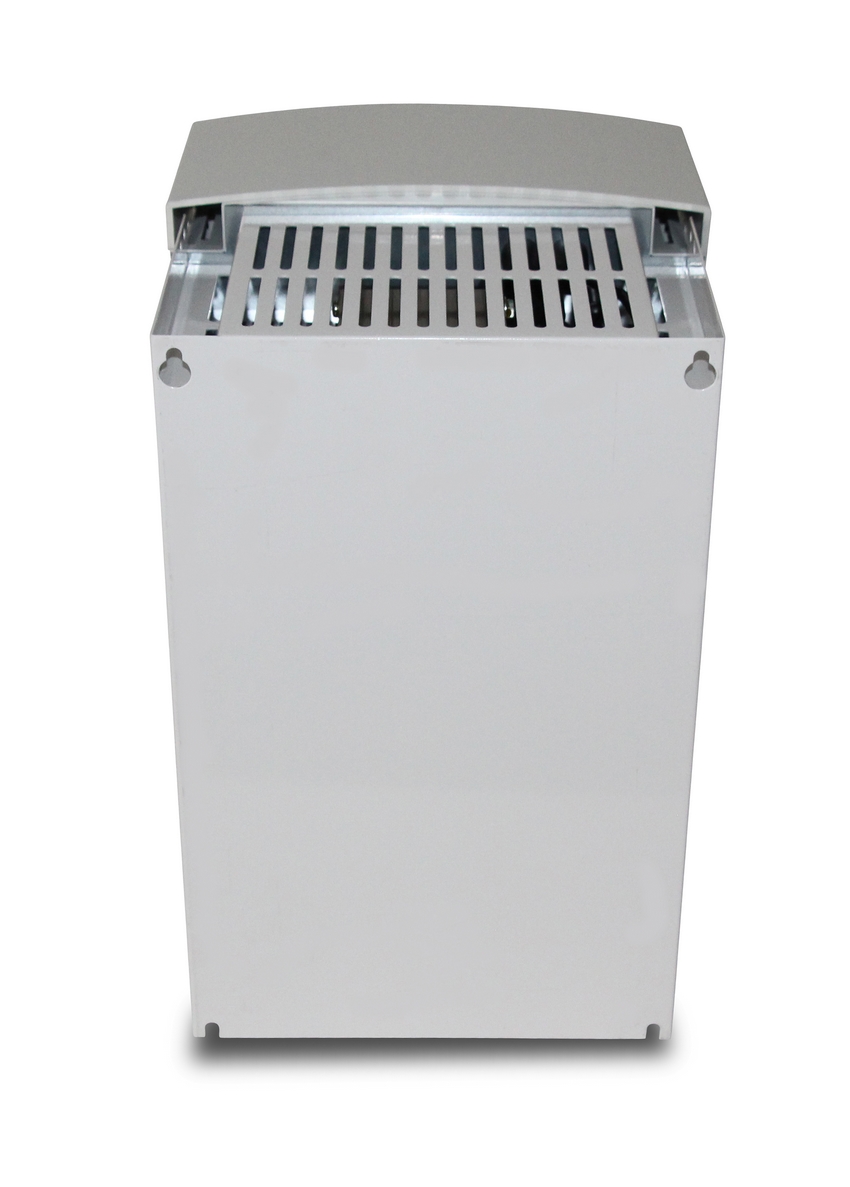

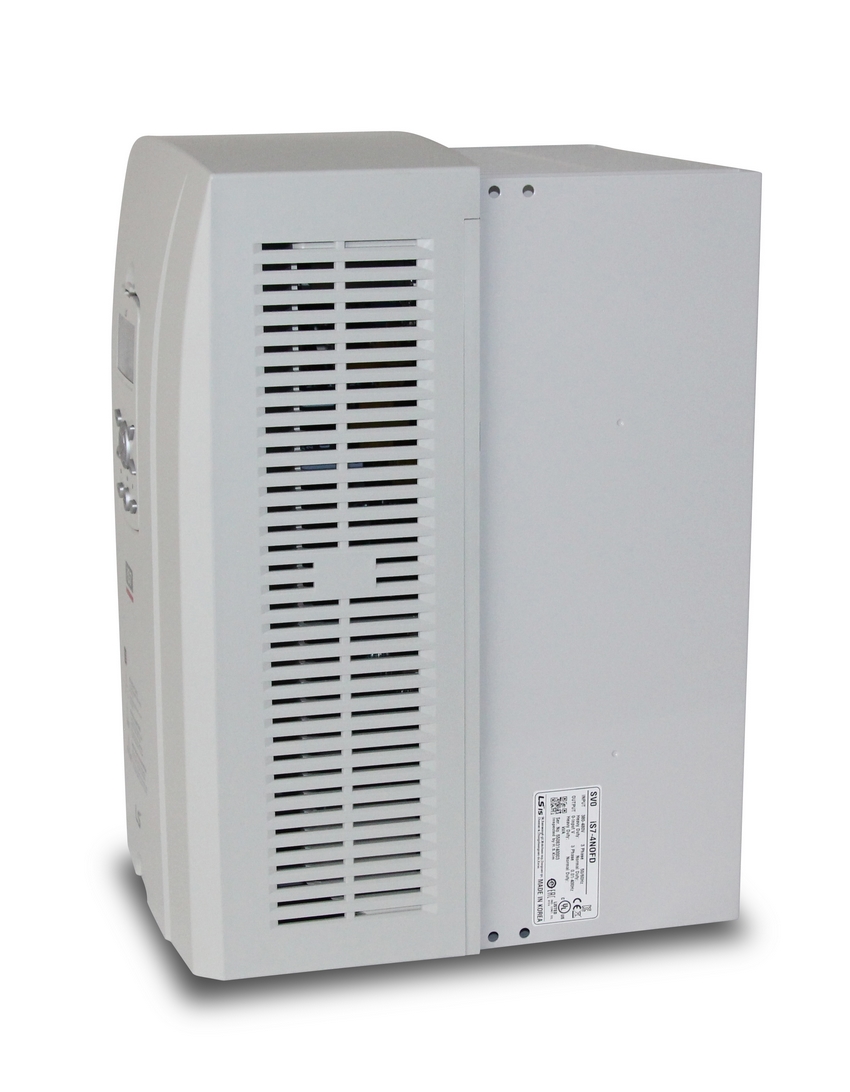

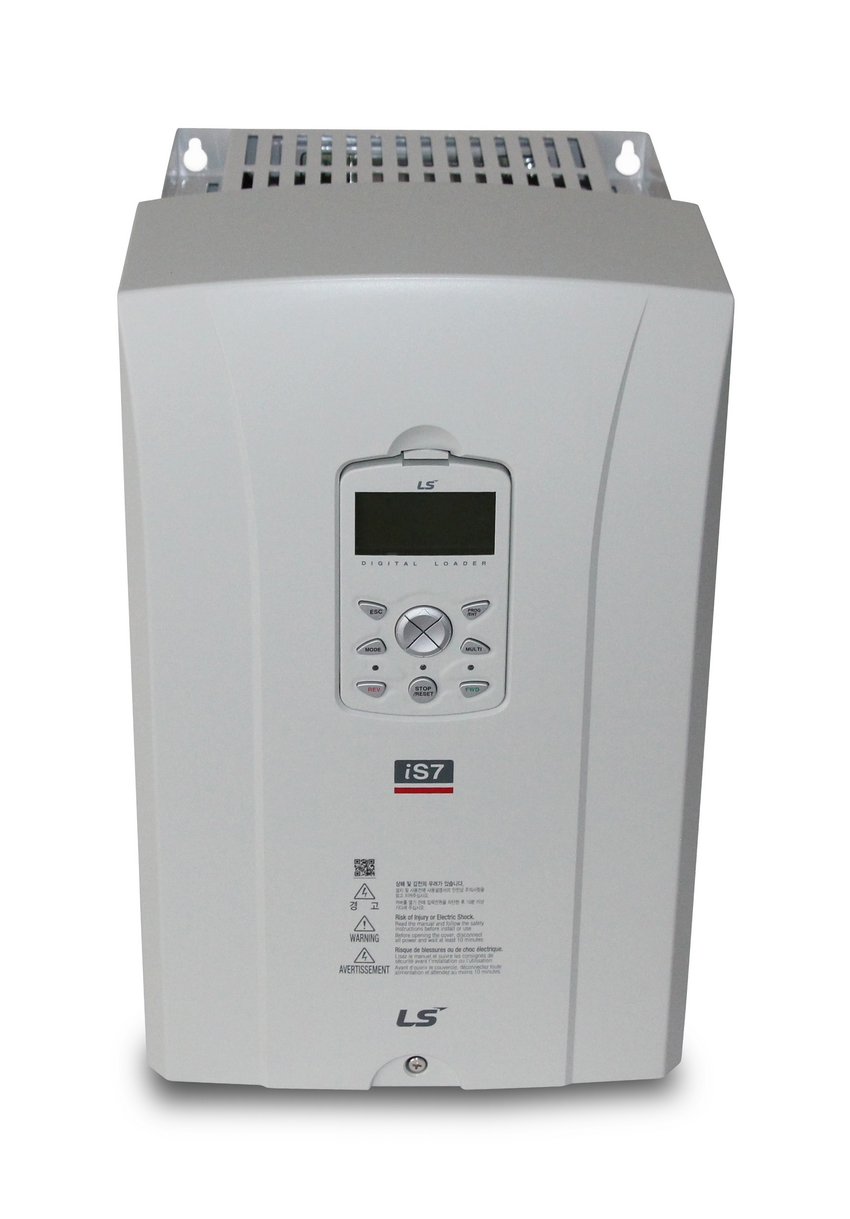

Frequentiomvormers iS7 – de alleskunner
22 kW, 3x400V, 45A, remweerstand, EMC-filter, IP21 , DC-reactor, met bedieningspaneel.
● Constant koppel / Variabel koppel voor normale belasting en zwaar gebruik
● U/f- en U/f PG-besturing, sensorloze vectorbesturing, vectorbesturing met selecteerbare sensor
● 150 MIPS hoge Snelheid DSP
● Uitstekende prestaties en geavanceerde functies:
Droop-regeling (koppelregeling)
KEB-bescherming (Kinetic Energy Buffering: opslag van kinetische energie) Ride Through-bescherming
(Uitschakelvertraging onder spanning) Uitschakelbeveiliging onder belasting
PMSM-functie (Permanent Magnet Synchronous Motor) vectorbesturing zonder feedback
Power Braking & Flux Braking-functie (power- en fluxrem) Automatische aanpassing:
Autotuning van statische motorparameters
● Gemakkelijk te gebruiken:
eenvoudige startmodus, gebruiker en macrogroep, multifunctioneel bedieningspaneel
● Sensorloze regeling en parametrering van de tweede motor
● Beschikbaar: IP54/UL Type 12 optioneel (0,75~22kW[1~30HP]) *
● Geïntegreerde communicatie RS485 (LS Bus / Modbus RTU)
● Geïntegreerde transistor voor dynamisch remmen (0,75~22kW[1~30HP])
● Geïntegreerd EMC-filter en DC-reactor optioneel:
EMC-filter (0,75~22kW[1~30HP]) / DC-reactor (0,75~160kW[1~215HP])
Groot, grafisch LCD-bedieningspaneel (6 verschillende talen)
PLC PLC-uitbreidingskaart optioneel (programmeerbare logische besturingskaart):
Master-K-platform (max. 14 ingangen en max. 7 uitgangen)
● Ingang/uitgang uitbreidingskaart (optioneel):
max. 11 ingangen en max. 6 uitgangen
● Optionele communicatie:
Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP *
Software (Drive View) voor bewaking en parametrering op de pc
| Fabrikant: | LS |
|---|---|
| Prestatie: | 22 kW |
| Spanning: | 3 x 400 V |
| Bescherming klasse: | IP21 |
| Serie: | IS7 - de alleskunner |
Accessoires
Nominale bedrijfsSpanning Ue 12-26 V DCGebruikscategorie DC-13 Ue /Ie 12-26 DC / 0.2 Avolgens IEC/EN 60947-5-2Spanningsuitgang (regelbereik) 0-10 V DCKortsluitingsbeveiliging Schakelelement, permanent kortsluit- en overbelastingsbestendig, klokkenBeschermingsklasse= IIIM UB GND RL U-OUT U- UIT Behuizing AL gegoten; Deksel AL gegotenActiveringselementen voetpedaal (PA)Omgevingstemperatuur -30 °C tot +80 °CContacttype PNP normaal open, leerbaar van 0,1 - 5,9 mmSchakelkracht Pedaal ca. 10 N (midden van het pedaal)Mechanische levensduur 10 x 106 SchakelcycliSchakelFrequentie max. 50/min; Bevestiging 2 M8-schroevenType aansluiting schroefverbindingen (M3.5)Aantal aansluitingen 4, aderdoorsneden massief 0,5 - 1,5 mm2Litzdraad met adereindhuls 0,5 - 1,5 mm2, Kabel invoer 1 x M20 x 1,5Gewicht 1,5 kg, Beschermingsgraad IP65 volgens IEC/EN 60529 Tekening ID: Z030
Geschikt voor Frequentieomvormers CPR-prestatieklasse: Eca, geleidermateriaal: Cu, blankGeleiderklasse: klasse 5 = fijnaderig, aderisolatie: PVC TI1Strandelement: kern, mantelmateriaal: PVC YM2OmhulselLakwerk: grijs RAL 7001, vlamvertragend: VDE 0482-332-1-2/IEC 60332-1-2Maximaal toelaatbare geleidertemperatuur: 70 °CToelaat. Externe kabeltemperatuur vast geïnstalleerd: -40 - +70 °CToegestaan. Externe kabeltemperatuur, bewegend -5 - +70 °CBuigradius, vaste installatie: 6 x Ø, buigradius, bewegend: 20 x ØNominale Spanning Uo: 300 V, nominale Spanning U: 500 V Aderidentificatie: groen-geel + cijfersKabeldiameter ca. 10,1 mm Selecteer de kabellengte en uitrusting. Alle productfoto's zijn vrijblijvende voorbeelden!
USB-kabel voor S100 / IS7 / H100. (RJ45 > USB)
Extern LCD-bedieningspaneel voor installatie in de schakelkast voor de S100- en IS7-serie Beschermingsklasse: IP21 Alle productfoto's zijn vrijblijvende voorbeelden! Technische wijzigingen voorbehouden.
LS CANOpen-interfacekaart Alleen voor S100, IS7, IP5A of G100. Selecteer een serie. Alle productfoto's zijn vrijblijvende voorbeelden! Technische wijzigingen voorbehouden.
LS PROFINET Schnittstellenkarte nur für S100 oder IS7. Bitte Serie auswählen. Alle Produktfotos sind unverbindliche Beispiele! Technische Änderungen vorbehalten.
Potentiometer, 0-10KΩ, geschikt voor montage in een Schakelkast. Deze traploze draaipotentiometer kan worden gebruikt voor de complete productserie LS Frequentieomvormers.De potentiometer kan worden aangesloten via schroefklemmen, solderen is niet nodig. Voor Geschikt voor inbouw in de Schakelkast.
EMC-geoptimaliseerde kabel tussen Frequentieomvormer en motor, lage capaciteit, dubbel afgeschermd. De afscherming bestaat uit een omhulsel van aluminium gelamineerde folie gecombineerd met vertind koperen vlechtwerk. Technische gegevens:Classificatie ETIM 5: ETIM 5.0 Class-ID: EC000057ETIM 5.0 Class-Description: StroomkabelClassificatie ETIM 6: ETIM 6.0 Klasse-ID: EC000057ETIM 6.0 klassebeschrijving: StroomkabelAderidentificatiecode: GeLakwerkd volgens HD 308 S2 VDE 0293-308Geleiderstructuur: Fijnaderig volgens VDE 0295 klasse 5/ IEC 60228 Klasse 5Minimale buigradius:Af en toe verplaatst: 15 x buitendiameterVast: 4 x buitendiameterNominale Spanning: U0/U: 600/1000 VTestSpanning: draad/ Kern: 4 kVKern/scherm: 4 kVTemperatuurbereik: Bewegend: -5°C tot +70°CVast: -40°C tot +70°CPVC buitenmantel: transparantKabeldiameter ca. 11,4 mm Selecteer de kabellengte. De kabels worden op bestelling gemaakt. Een herroeping of annulering van de aankoop is uitgesloten!Alle productfoto's zijn vrijblijvende voorbeelden!
Extern LED-bedieningspaneel voor installatie in de Schakelkast voor de S100-serie. Optioneel met 2m, 3m of 5m aansluitkabel. Alle productfoto's zijn vrijblijvende voorbeelden!
Installatieframe voor LCD-bedieningspaneel voor S100- en IS7-serie Met 3m kabel, eveneens in beschermingsklasse IP66. Selecteer alstublieft. Alle productfoto's zijn vrijblijvende voorbeelden! Technische wijzigingen voorbehouden.
LS Profibus-interfacekaart Alleen voor S100, IS7 of G100. Selecteer een serie. Alle productfoto's zijn vrijblijvende voorbeelden! Technische wijzigingen voorbehouden.
